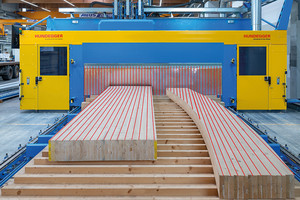

Optionen

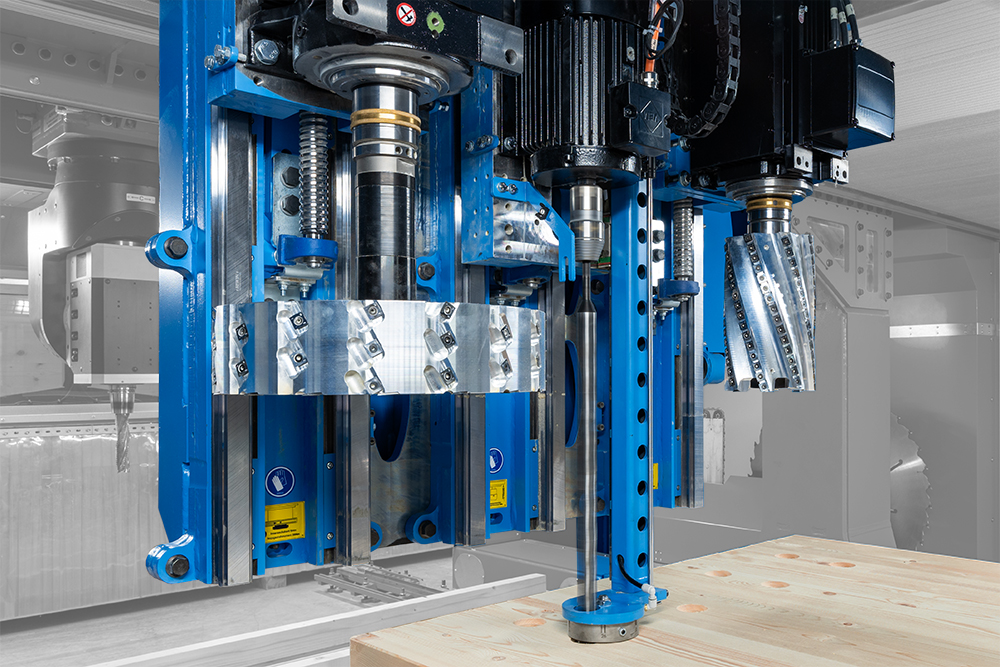

Support Y-Achse

Eine perfekte Option bieten die zusätzlichen Werkzeugplätze der PBA-X.
Diese ermöglichen die individuelle Bevorratung unterschiedlichster Bearbeitungswerkzeuge.
Die präzisen Werkzeugaufnahmen gewährleisten ein schnelles und effizientes Einwechseln der jeweiligen Werkzeuge. Der Y-Support kann bis zu 3 Fräs- oder Bohrasggregate aufnehmen.

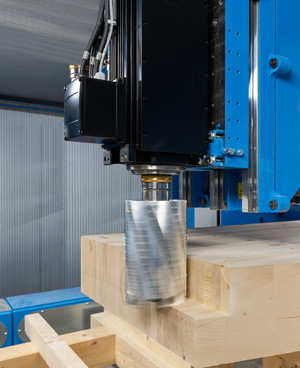

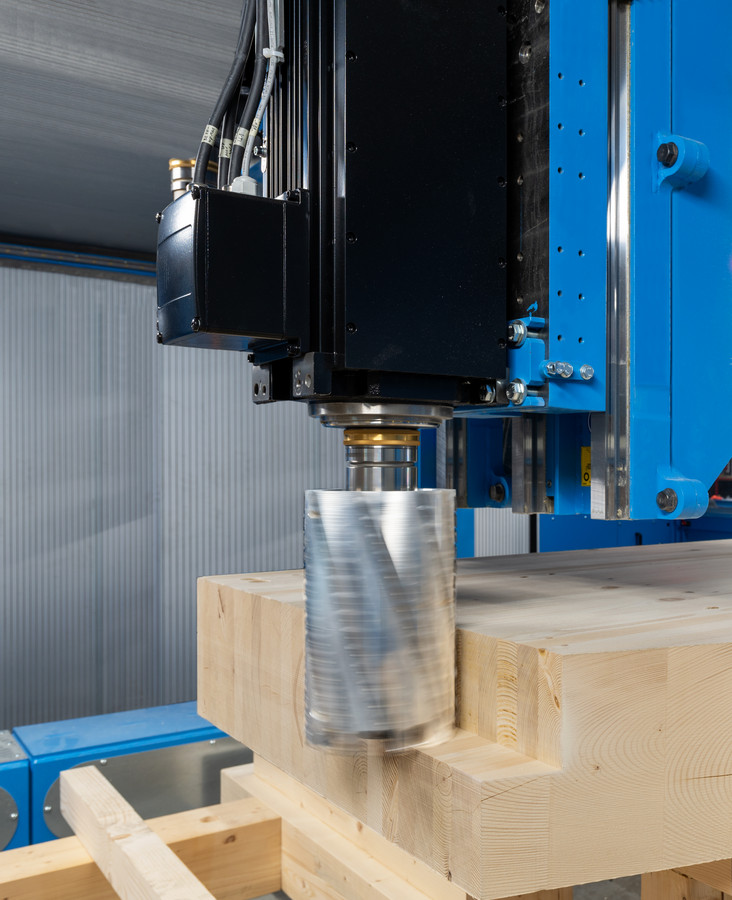

3-Achs-Fräsaggregat

Durch die manuelle Werkzeugaufnahme können Werkzeuge einfach gewechselt werden und dieselben Werkzeuge wie im 5-Achs-Aggregat verwendet werden. Die Drehzahl des frequenzgeregelten Motors kann stufenlos im Bereich von 1.500 – 12.000 U/min optimal an die jeweiligen Werkzeuge angepasst werden.
Es kann mit diversen Finger-, Profil- oder Scheibenfräsern bestückt werden, was das Fräsen aller Arten von Öffnungen, Durchbrüchen, Taschen, Senkungen, Zapfenlöchern und auch von beliebigen Konturen ermöglicht.

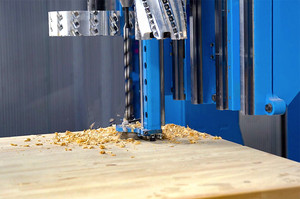

Bohrgerät

Das Bohraggregat verfügt über eine Leistung von 3 kW und ist mit einem Schnellwechsel-Bohrfutter und gehärteter Revolverkopf-Bohrerführung ausgestattet.
Die Drehzahl des Motors ist im Bereich von 750-3000 U/min stufenlos einstellbar. Geeignet für präzise Bohrungen, einschließlich Sacklochbohrungen.

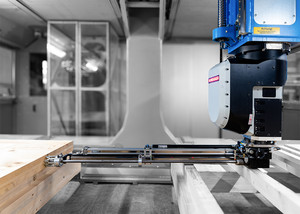

Tieflochbohrgerät

Das Tieflochbohrgerät ermöglicht horizontale Bohrungen auf allen vier Seiten des Bauteils. Der mögliche Eintrittswinkel für die Tieflochbohrung liegt bei entsprechender Vorbearbeitung, zum Beispiel durch Fingerfräser, bei etwa ± 30°.

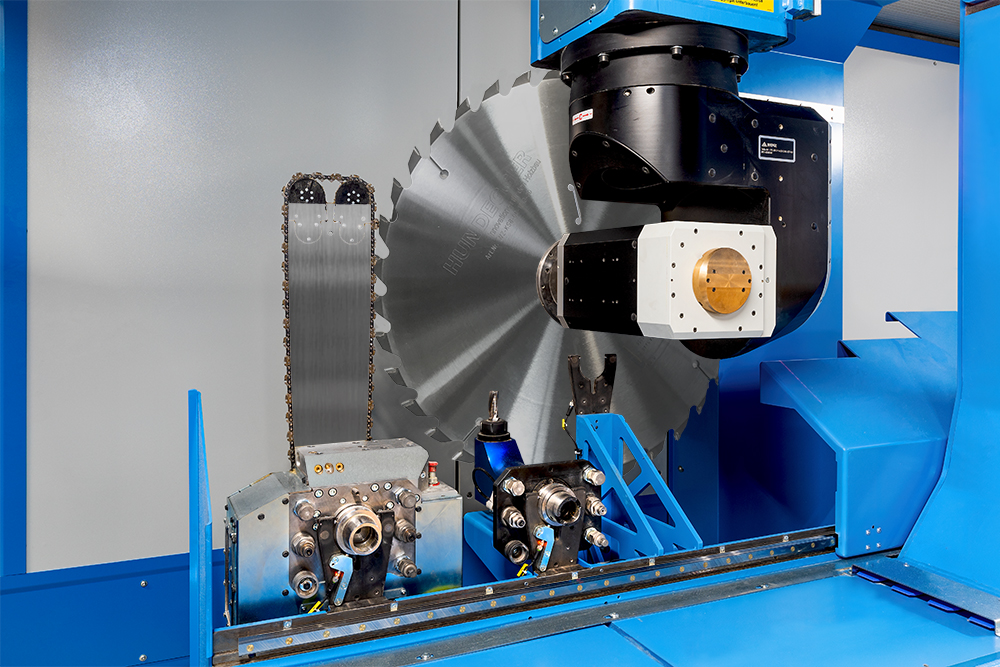

Pick-Up Plätze

Über die Basisbevorratung von Werkzeugen hinaus kann die PBA-X bis mit bis zu drei zusätzlichen Großwerkzeugplätzen ausgestattet werden: Ein Kreissägeblatt mit maximal 1.100 mm Durchmesser, ein Winkelfräskopf mit 90° Neigung, sowie ein Kettenschwert mit einer maximalen Nutzlänge von 600 mm.
Das bei der jeweiligen Bearbeitung benötigte Werkzeug wird automatisch durch das 5-Achs-Aggregat entnommen.

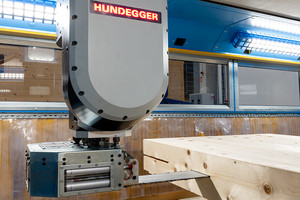

Kettensägeaggregat einwechselbar für 5-Achs-Aggregat

Zum automatischen Einwechseln aus dem Pick-up Platz in das 5-Achs-Aggregat.

Durch die spezielle Geometrie dieses Sägeschwertes können Ecken exakt ohne Radien gefertigt werden, z. B. an Fenster- oder Türenausschnitten.

Werkzeugabmessungen:
• Kettenschwert-Nutzlänge max. 600 mm
• Schlitzgarnitur-Breite: 8, 12, 14 mm

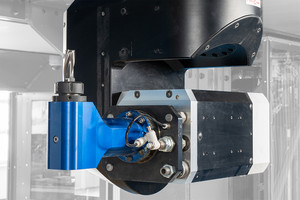

Winkelbohrkopf einwechselbar für 5-Achs-Aggregat

Zum automatischen Einwechseln aus dem Pick-up Platz in das 5-Achs-Aggregat.

Über die Spannzangenaufnahme ER 40 können kurze Fingerfräser, Spiralbohrer o.ä. Werkzeuge installiert werden.

Technische Merkmale:

Bauteilreferenzierung manuell - System Linienlaser

Zum manuellen Referenzieren der Bauteilvorderkante ist die Maschine mit einem Linienlaser ausgestattet.

Bauteilreinigung TORNADO, am Auslauf oder am Portal montiert

Mit dem automatischen Bauteilreinigungs-System TORNADO ist es möglich Bauteile im Durchlauf vollständig zu reinigen.

Während des Ausförderprozesses wird die Bauteilreinigung von den gefertigten Bauteilen durchfahren.

1. Phase:
Durch ein effizientes Bürstensystem wird die Oberfläche der Bauteile wirkungsvoll vorgereinigt.

2. Phase:
Spezielle, rotierende Janus-Düsen erzeugen einen nach oben gerichteten Luftwirbel in den Vertiefungen (Tornado), wodurch Späne bestmöglich herausgesaugt werden.

3. Phase:
Um die Janus-Düsen herum ist eine Absaugung angebracht, welche die Bauteiloberfläche abreinigt.

Im Bereich von Vertiefung (Ausblattungen / Steckdosenfräsungen / etc.) reduziert das System automatisch die Geschwindigkeit des Portals, um das Reinigungsergebnis zu optimieren.

Technische Merkmale:
• Anschlusspunkt: gemäß Layout
• Absaugleistung: gemäß Layout

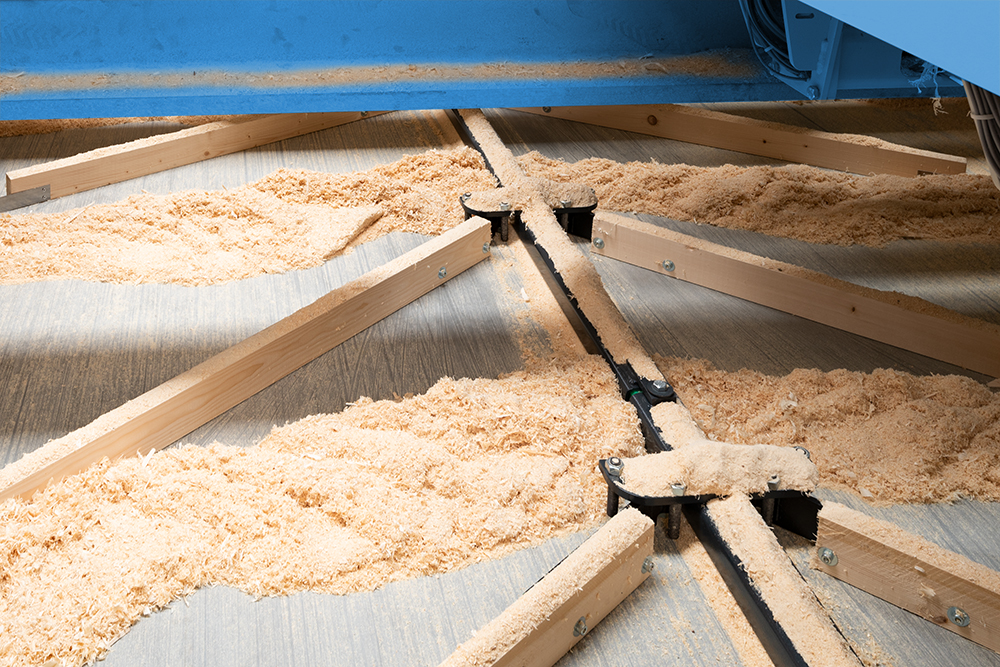

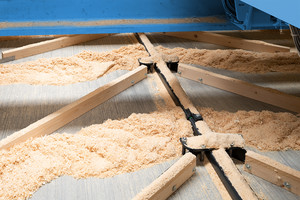

Fächerentsorgung

Die sich unter den Bearbeitungstischen durch die Bearbeitung sammelnden Holzspäne werden durch die Fächerentsorgung in Längsrichtung ausgefördert.

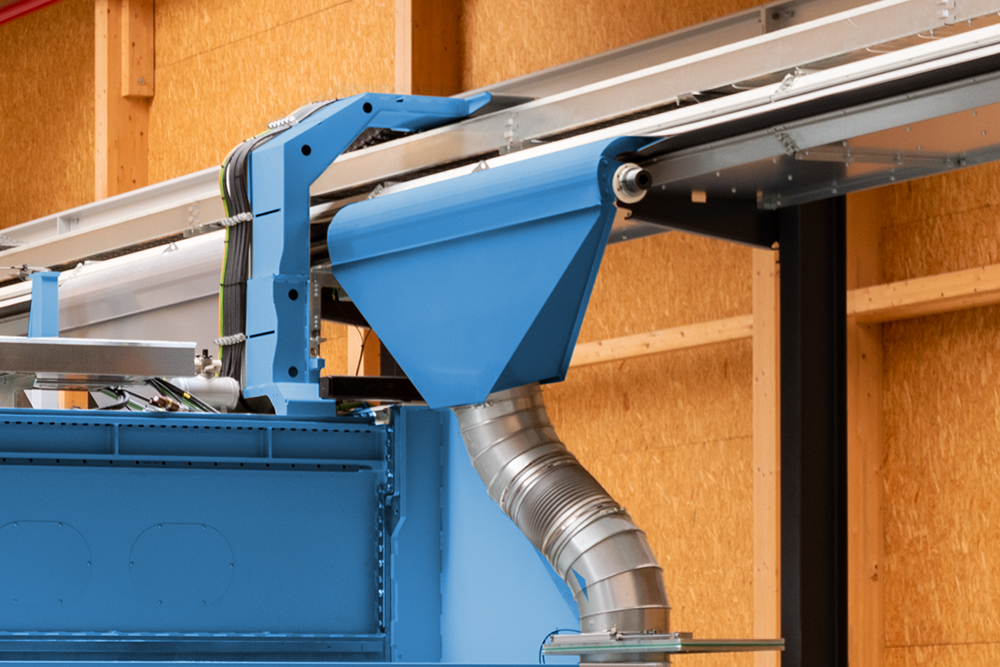

Lippenrohrkanal

Diese Verbindung fördert Staub und Späne zuverlässig aus der Schwebstoffanlage und Bauteilreinigung und führt diese der kundenseitigen Absauganlage zu.
